ZX80 clone wilco2009 (mijn eerste computer)

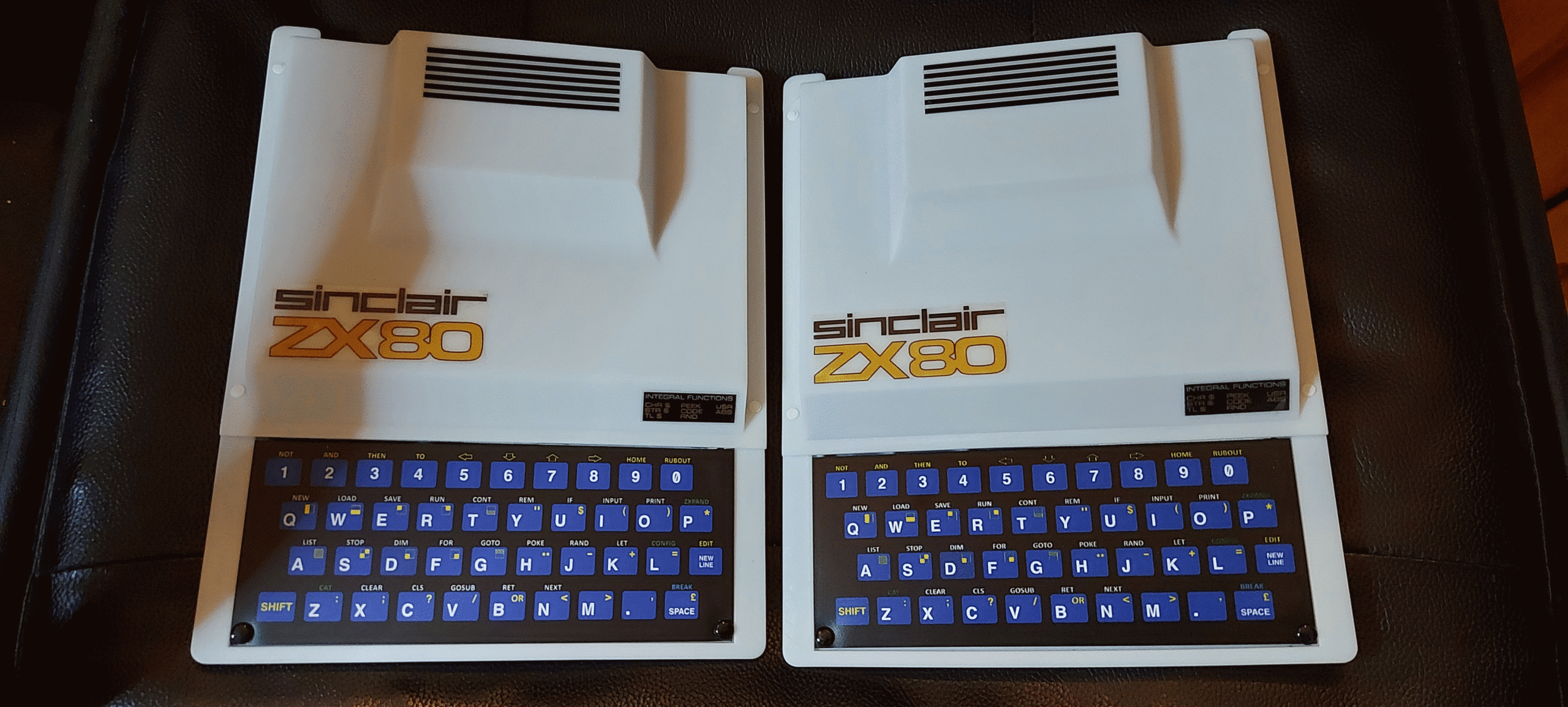

Eindresultaat (betere stickers zijn nog onderweg)

Na het bouwen zag ik alleen een cursor geheel zwart
(op het internet naar wijzigingen gezocht deze werkten voor mij)

R2 470 Ohm gewijzigd naar 3k9
C9 van 47pF gewijzigd naar 100 pF

R25 470 Ohm gewijzigd naar potmeter 2k Ohm (let op niet op 0 Ohm zetten)
C11 van 47pF gewijzigd naar 100 pF

De zwarte cursor was met de potmeter R25 naar eerst onduidelijke tekens zoals bovenstaande foto daarna na leesbare teken zoals onderstaande foto te draaien.

Nogmaals niet op 0 zetten dan sluit je IC18b kort.
(Zie ook op de tekening)

Keyboard eerst met “Klickers” gemaakt werkte wel maar zeker niet optimaal, daarna eraf gezaagd en een voor de ZX80 besteld zie onderstaande foto.
